Modern hassas makine imalatı alanında, CNC programlama için temel konumlandırma referansı olan merkez deliği, iş parçası bağlama stratejisinde her zaman önemli bir bağlantı olmuştur. Mevcut GB/T145 standardı onlarca yıldır kullanılmasına rağmen, beş-eksenli bağlantılı işleme merkezlerinin yaygınlaşmasıyla birlikte, CNC teknolojisiyle koordineli optimizasyonu hâlâ-derinlemesine tartışılmaya değerdir.
CNC işlemede merkez deliğin üç temel işlevi
Birincisi konumlandırmadır: diğer özelliklerin daha sonra işlenebilmesi ve doğruluğun korunabilmesi için birleşik ve sağlam bir merkez çizgisi oluşturmak için her iki uçtaki merkez delikler aracılığıyla.
İkincisi ise kenetlemeyi kolaylaştırmak, iş parçasının ağırlığını ve kesme kuvvetini taşımaktır.
Üçüncüsü, diğer parçaları dişli merkez deliğinden bağlamak veya kaldırmayı kolaylaştırmaktır.

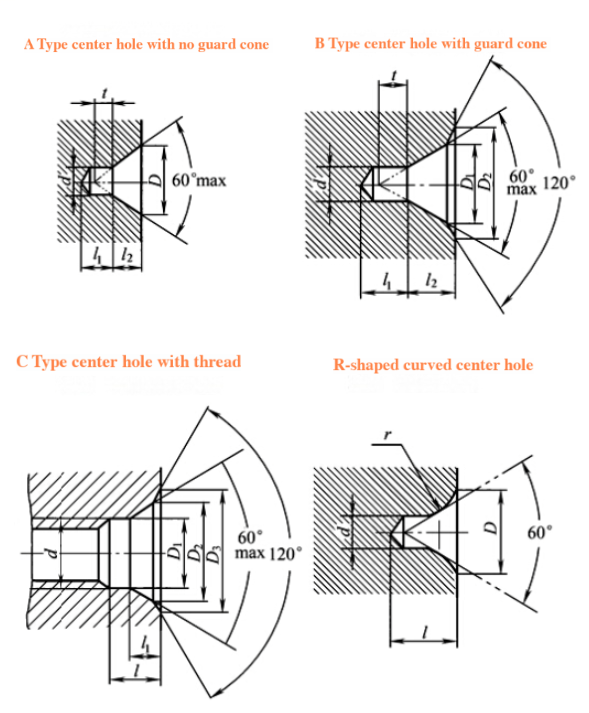

Şimdi ortak merkez delik tiplerine bakalım: GB/T145 standardı dört tip öngörmektedir: A, B, C ve R. Bunlar aşağıdaki şekilde gösterilmektedir:
Ana merkez delik tipleri ve CNC proses uyumluluğu
CNC alanında Alman standardı DIN332 merkez deliğinin özel uygulaması
Alman takım tezgahı kullanıcıları özellikle dikkat etmelidir: DIN332-C tipi, Hardinge CNC torna tezgahının HSK ayna sistemine mükemmel şekilde uyan 60 derecelik ana koni açısı + 30 derecelik yardımcı koni açısı tasarımını benimser. D tipi dişli deliği, özellikle otomotiv diferansiyel mahfazası gibi esnek üretim hattı gereksinimleri için uygun olan modüler armatürlerin hızlı geçişini destekler.
CNC proses parametresi karar matrisi
Merkez deliği spesifikasyonunu seçerken kapsamlı bir değerlendirme gereklidir:
Şaft ucunun minimum çapının ve takım tutucunun girişim alanının hesaplanması
İş parçası kalitesinden kaynaklanan merkezkaç kuvveti telafisi (formül: F=mω²r)
Kesme kuvveti simülasyon analizi (Mastercam kesme kuvveti modülü önerilir)
Birden çok işlemdeki kümülatif hataların karşılaştırmalı benzerliği
Örneğin, rüzgar enerjisi iş millerini (34CrNiMo6 malzemesi) işlerken, PVD kaplı karbür uçlu B- tipi merkez deliklerinin kullanılması, kaba tornalama aşamasında sabit doğrusal hızda kesme (Vc=180m/dak) kullanılması ve ince işleme sırasında ayna tornalama için CBN takımlara geçilmesi tercih edilir.
Sınır teknolojisi entegrasyonu
Mevcut akıllı CNC sistemi şunları başardı:
Görsel inceleme, merkez deliği aşınmasını otomatik olarak telafi eder (CCD doğruluğu ±2μm)
Dijital ikizlere dayalı sıkma deformasyonunun tahmini
Titanyum alaşımlı parçaların işlenmesi sırasında merkez delikleri için sıvı nitrojen soğutma işlemi
Bu yenilikler, geleneksel standartları CNC işlemeyle derinden bütünleştiriyor ve hassas üretimde çığır açan yenilikleri teşvik etmeye devam ediyor.(bkz:iMechanics)
