Hassas üretim alanında, akıllı telefon çiplerinden uzay uydularının optik bileşenlerine, yeni enerji fotovoltaik hücrelerinden kuantum hesaplamanın temel cihazlarına kadar "bilgi çağının temel taşı" - olarak bilinen tek kristal silikon, bu yüksek-saflıkta, neredeyse-mükemmel kristal malzeme her zaman yıkıcı teknolojinin temelindeki destekleyici rolü oynamıştır. Yarı iletken teknolojisinin sürece 3 nanometrenin altına girmesi ve fotovoltaik hücre verimliliğinin teorik sınırı aşması nedeniyle, pazarın tek kristal silikon işleme doğruluğuna yönelik gereksinimleri mikron seviyesinden nanometre seviyesine sıçradı. Özellikle kavisli elektrotlu delme gibi karmaşık yapıların işlenmesinde, malzemenin yüksek kırılganlığı, kristal yönlü yarılma özellikleri ve nanometre-seviyesindeki açıklık toleransı arasındaki çelişki, üst düzey çip üretimi ve yüksek-enerjili parçacık dedektörleri gibi son-endüstriyel endüstrilerin gelişimini kısıtlayan önemli bir darboğaz haline geliyor.
Sektörde Çığır Açan Rekor
Tek kristal silikonun ultra-derin mikro-delik işlemesi: "sıkışmış boyun"dan "Çin çözümüne"
"Vaka arka planı"
Önde gelen bir yerli yarı iletken ekipman şirketi, 3D NAND depolama yongalarının temel bileşenlerini geliştirirken, tek kristal silikonun ultra-derin mikro{-delik işlenmesinde aşırı zorluklarla karşılaştı: 24,75 mm kalınlığında (derinlik-çap- oranı 55:1) bir silikon alt katman üzerinde yalnızca 0,45 mm çapında mikro-delikler işlemek gerekiyordu ve hassasiyet gereksinimleri şu şekildeydi: "bir saç teline bir kilometre-derin kuyu kazmak". Daha önce bu tür işlemler uzun süredir Japon ve Alman şirketlerinin tekelindeydi. Yerli üreticiler parça başına 10.000 yuan'dan fazla ithalat maliyeti ödemek zorunda kaldı, aynı zamanda teknolojik ablukaların neden olduğu tedarik zinciri riskleriyle de karşı karşıya kaldı.
Ağrı noktasına doğrudan saldırı
"Hassasiyet kontrolden çıktı": Geleneksel karbür matkaplarla işlendikten sonra, delik duvarı pürüzlülüğü Sa 6,54μm'ye eşit veya daha büyük (endüstri standardının 3 katı) ve yuvarlaklık sapması >0,025 mm, doğrudan çip sinyali iletim kaybı oranında bir artışa yol açar;
"Teslim laneti": Monokristal silikon hammaddelerinin maliyeti %60'tan fazladır, ancak kenar çökmesi ve mikro çatlaklar gibi kusurlar, iş parçası hurda oranının %35'e kadar çıkmasına ve şirketin yıllık kaybının 20 milyon yuan'ı aşmasına neden olur;
"Teknoloji açığı": Denizaşırı ekipmanlar, Çinli üreticilerin "dinamik titreşim bastırma" gibi temel algoritma modüllerini kullanmasını yasaklıyor ve bunun yerini alacak olgun bir yurt içi süreç bulunmuyor.
MID Çözümü
ORTA hassasiyetİşleme, ultrasonik yardımcı sistem + nanokristalin PCD matkap ucu aracılığıyla yukarıdaki sorunları başarıyla çözerek dört çığır açıcı buluşa imza attı:
Takım Ömrü Efsanesi:Tek bir PCD matkap sürekli olarak 2.000 deliği işleyebilir; bu, ithal edilen takım ömründen 20 kat daha uzundur ve maliyet, delik başına 5 yuan'ın altına düşer;

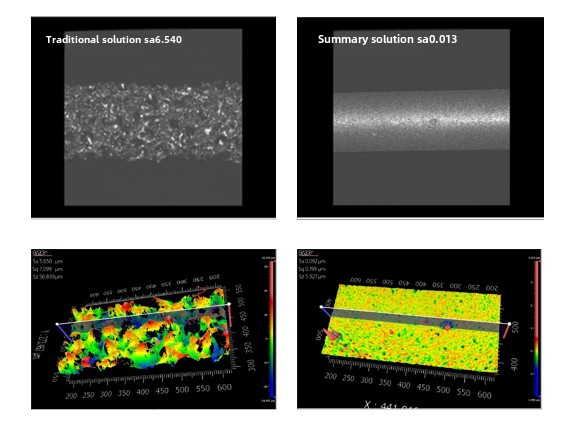

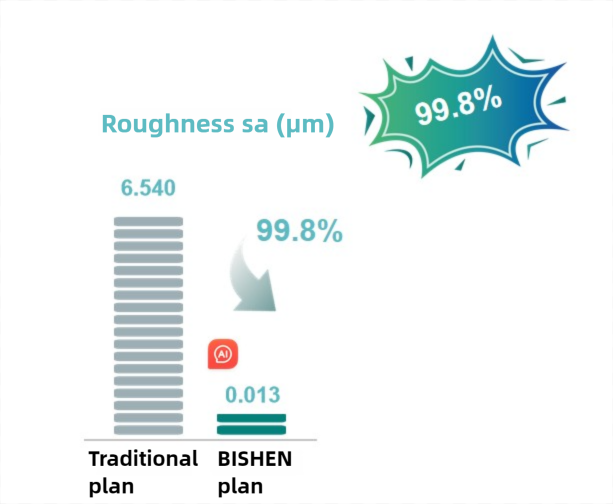

Nano-düzeyde yüzey devrimi:Delik duvarı pürüzlülüğü Sa, 6,54μm'den 0,013μm'ye düşürüldü (%99,8'lik bir azalma); bu, havacılık optik ayna parlatma standardından (ISO 10110-8) daha iyidir;
Sıfır kusurlu işleme:Girişteki kenar çökme oranı sıfırdır ve yuvarlaklık hatası 0,003 mm'ye (insan kırmızı kan hücrelerinin çapının 1/3'üne eşdeğer) düşürülür;

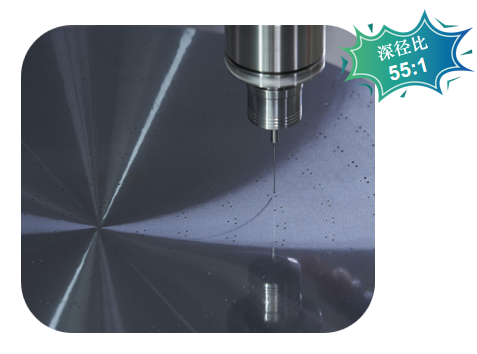

Derin-çap-oranı sınırı:55:1 işleme kapasitesi, Uluslararası Yarı İletkenler Teknoloji Yol Haritası (ITRS) tarafından öngörülen 2030 teknoloji düğümünü aşıyor ve standarda planlanandan 7 yıl önce ulaşıyor.

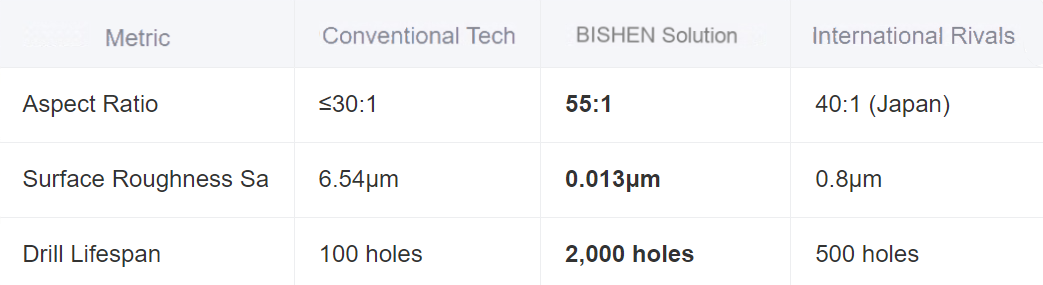

Teknoloji Kıyaslaması (Küresel Rakiplere Karşı)
İşleme karşılaştırması
Endüstriyel Etki
Tek Vakadan Ekosistem Dönüşümüne
Bu atılım, sektörler arası yenilikleri-katalize etti:
Yarı İletken Yerelleştirmesi:3D NAND aracılığıyla-delik işleme verimliliği %300 arttı ve Yangtze Memory'nin üretim maliyetleri %18 azaldı.
Fotovoltaik Maliyet Devrimi:Heteroeklemli güneş pili arka-elektrot mikro delik verimi %72'den %98'e yükseldi ve panel başına maliyetler 0,4 Yen/W azaldı.
Uzay Optik İlerlemesi: Çin'in "Xuntian" uzay teleskobu için 10 nm'nin altında yüzey altı hasara yol açan silikon mikro delik dizileri etkinleştirildi ve görüntüleme çözünürlüğü iki kat artırıldı.

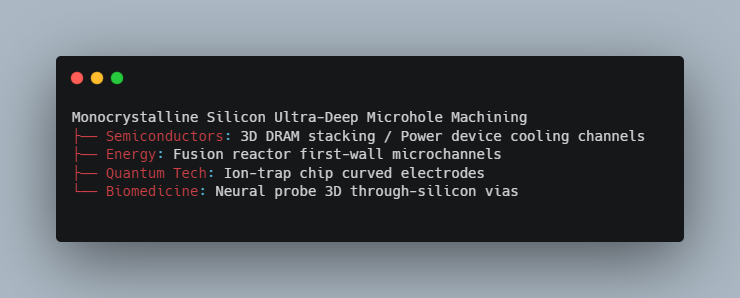

Teknoloji Yayılım Haritası
MID profili:
MID, küçük-toplu, yüksek-karışımlı üretim, entegre CNC işleme (±0,002 mm), sac levha imalatı ve endüstriyel 3D baskı için hassas metal üretimine öncülük etmektedir. Yarı iletken, tıbbi ve yeni enerji sektörlerinde uzmanlaşarak yapay zeka- odaklı kalite kontrolü (kusur oranı) ile özel bileşenler sunuyoruz<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
