Alıntılar
5G iletişiminin ve yüksek-güçlü lazer algılama teknolojilerinin patlama yaşadığı bir zamanda, kuvars cam optik fiber ön kalıplarının derin delik işleme doğruluğu, optik sinyal iletiminin verimliliğini ve ekipmanın ömrünü doğrudan belirler. Derinlik{-çap oranının 30:1'i aştığı mikro-delik işleme ve mikron-seviyesinde yüzey kalitesi kontrolü gibi endüstri zorluklarıyla karşı karşıya kalan geleneksel süreçlerin sınırlamaları giderek daha belirgin hale geliyor. Malzeme kırılganlığı, talaş kaldırma engelleri ve çok{10}}delik konumu hassas kontrolünden kaynaklanan darboğazlar nasıl aşılır? Aşağıdaki örnek, özel fiber optik endüstrisinde önemli bir teknolojik sıçramayı ortaya koymaktadır.
Vaka geçmişi: Kuvars camının derin delik işlemesindeki zorluklar

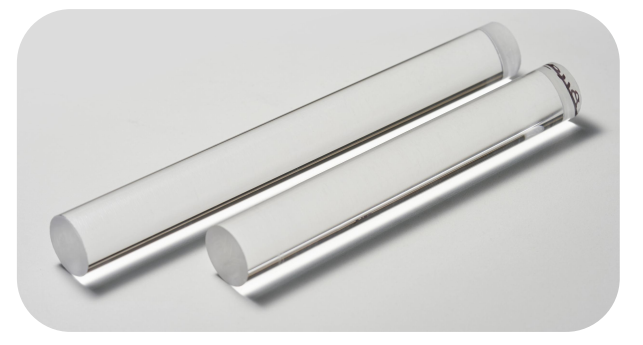

Avrupalı ve Amerikalı bir özel optik fiber üreticisinin, fiber optik sinyal iletiminin temel bileşenleri için bir dizi kuvars cam ön kalıp işlemesi gerekiyor. Ürün özellikleri 30mm çapında ve 250mm uzunluğunda silindirlerdir. İçeride 7,8 mm çapında ve 250 mm derinliğinde iki açık deliğin işlenmesi gerekir (derinlik-çap- oranı 32:1). Delik duvarı pürüzlülüğü gereksinimi Sa <0,8μm'dir ve iki deliğin paralellik hatası 0,02 mm'den az olmalıdır. Bu tür yüksek hassasiyetli derin delikler, fiber optik iletiminin verimliliğini ve güvenilirliğini doğrudan etkiler, ancak geleneksel işleme teknolojisinin ihtiyaçları karşılaması zordur.
Endüstrinin sorunlu noktaları ve işleme zorlukları
Kuvars camı, yüksek sertliği ve düşük termal genleşme katsayısı nedeniyle özel fiber optik endüstrisinde önemli bir malzeme haline geldi, ancak derin delik işleme üç ana darboğazla karşı karşıya:
Yüzey kalitesi kusurları: Geleneksel delme, delik duvarı pürüzlülüğünün standardı (Sa＞0,8μm) aşmasına neden olur ve mikro çatlaklara eğilimlidir;
Derin delik işlemede yetersiz stabilite: Derinlik-çap-oranı 30:1'i aştığında, talaş kaldırma zorlaşır, bu da takımın kırılmasına ve %50'ye varan hurda oranına neden olur;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Yenilikçi çözümler: ultrasonik süreç ve dinamik kontrol
Yukarıdaki sorunlara yanıt olarak, sektör lideri-şirketler, hassas işleme sistemleriyle birlikte ultrasonik yeşil ve verimli delme ve frezeleme teknolojisini kullanıyor:
"Ultrasonik titreşim destekli kesme": 20-40kHz yüksek frekanslı titreşim yoluyla kesme kuvvetini azaltın, kenar çökmesini ve yüzey hasarını azaltın ve delik duvarı tutarlılığını iyileştirin;
"Merkez su yüksek-basınçlı soğutma": derin delik talaş kaldırma verimliliğini sağlamak ve takımın kırılmasını önlemek için soğutma sıvısının akış yönünü ve basıncını (5-8MPa) optimize edin;
"Çok-eksenli dinamik telafi": termal deformasyon hatasını ±1μm dahilinde kontrol etmek için gerçek-zamanlı izleme verilerine dayalı olarak ilerleme hızını ve yörüngeyi ayarlayın.

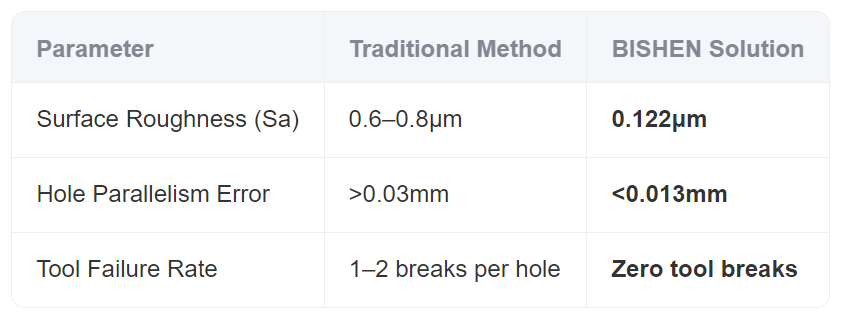

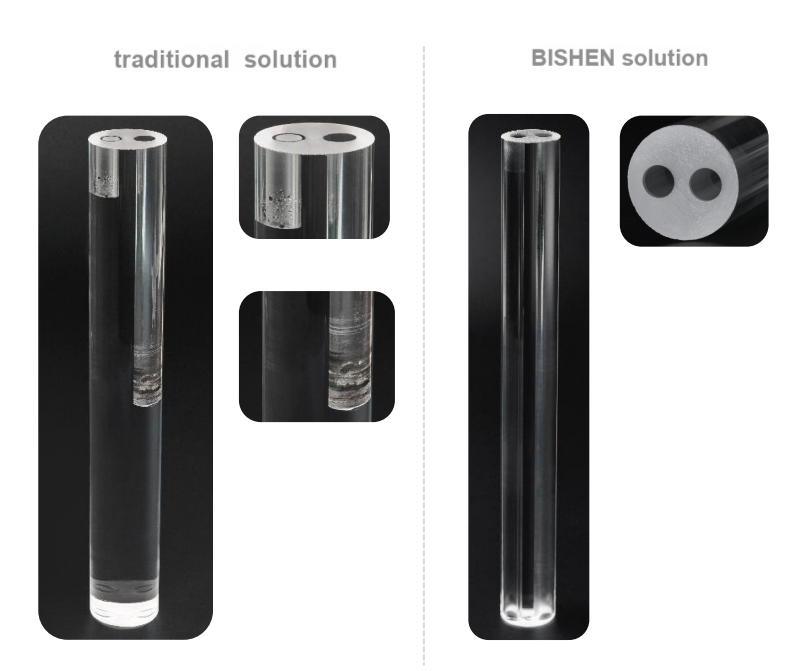

İşleme efektlerinin karşılaştırılması
Ölçülen veriler, yeni çözümün işleme verimliliğini %200 artıracağını, birim maliyeti %35 azaltacağını ve nitelikli oranın %48'den %97'ye çıkacağını gösteriyor.
Teknoloji uygulama beklentileri
5G iletişim ve lazer algılama gibi yüksek-büyüyen alanlarda, kuvars camı hassas parçalara olan talep yılda ortalama %12 arttı. Ultrasonik derin delik işleme teknolojisi, yüksek hassasiyeti, düşük hasarı ve güçlü stabilitesi ile özel optik fiber, yarı iletken ambalajlama ve diğer endüstrilerde referans bir süreç haline geliyor.
BISHEN Hakkında
BISHENyüksek-hassas üretim teknolojisi araştırma ve geliştirmesine odaklanan, süper sert malzeme işleme çözümlerinde dünya lideri- sağlayıcısıdır ve hizmet alanları fiber-optik iletişim, havacılık ve tıbbi cihazları kapsamaktadır. Ultrasonik işleme ve nano-minimal invaziv lazer gibi temel teknolojilere dayanan BISHEN, 30'dan fazla ülkedeki müşterilere özelleştirilmiş çözümler sunarak "sıfır kusur" hedefine doğru hassas üretimi teşvik etti.
Sonuç: Hassas derin delik işleme, kuvars cam bileşenlerinin performansındaki atılımların anahtarıdır. Sektör, teknolojik inovasyon ve süreç yinelemeleri sayesinde, daha yüksek verimliliğe ve daha düşük maliyete sahip malzemelere yönelik en ileri teknolojinin son teknoloji gereksinimlerini karşılıyor.
