Örnek olay: Kuvars cam substrat işlemede atılım

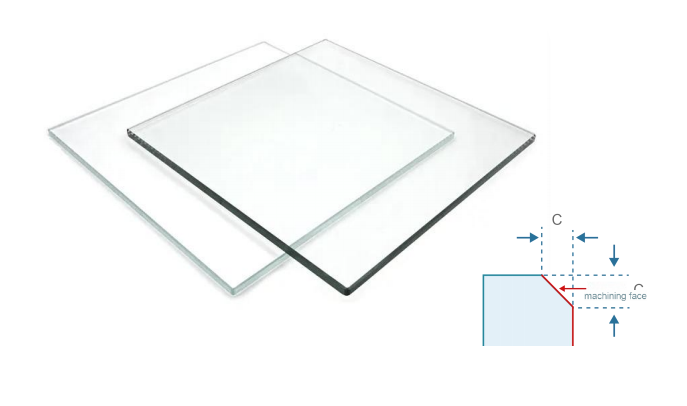

İşleme nesnesi: fotolitografi için kuvars cam alt tabaka
Özellikler:
Malzeme: %99,99 yüksek-saflıkta kuvars cam
İşleme özellikleri: çift-taraflı C0.2 pah + dikey yan duvar
Yüzey gereksinimleri: Ra < 150nm (ayna sınıfı)
Boyutlar: 145×145×5,5 mm±0,01 mm
Endüstri işlemenin sorunlu noktalarının analizi
Yarı iletken üretim ekipmanının temel sarf malzemeleri olarak, fotolitografiye yönelik kuvars parçaların aynı anda üç katı standardı karşılaması gerekir: malzeme geçirgenliği > %99,6, boyut toleransı ±10μm ve yan duvar pürüzlülüğü Ra < 150nm. Geleneksel işleme yöntemi, iki büyük endüstri sorununa sahip olan taşlama taşı taşlama işlemini kullanır:
Verimlilik darboğazı: tek-parçanın işlenmesi 120 dakikaya kadar sürer
Yüzey kusurları: residual grinding wheel pattern leads to Ra value>560nm
Takım kaybı: Sıradan takım ömrü 50 parçadan azdır
BISHENçözümler teknoloji yenilik
Kuvars malzemelerin sert ve kırılgan özellikleri göz önüne alındığında kompozitişleme çözümübenimsenmiştir:
• 20kHz ultrasonik hassas gravür ve freze sistemi
• Entegre PCD mikro-bıçaklı frezeleme takımı (kenar R0,05 mm)
• Eksenel katmanlı kesme işlemi (katman başına 2μm)

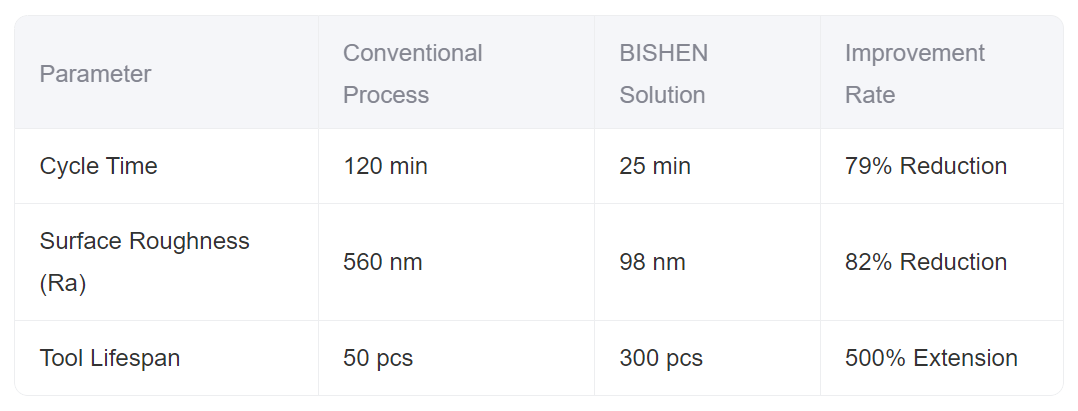

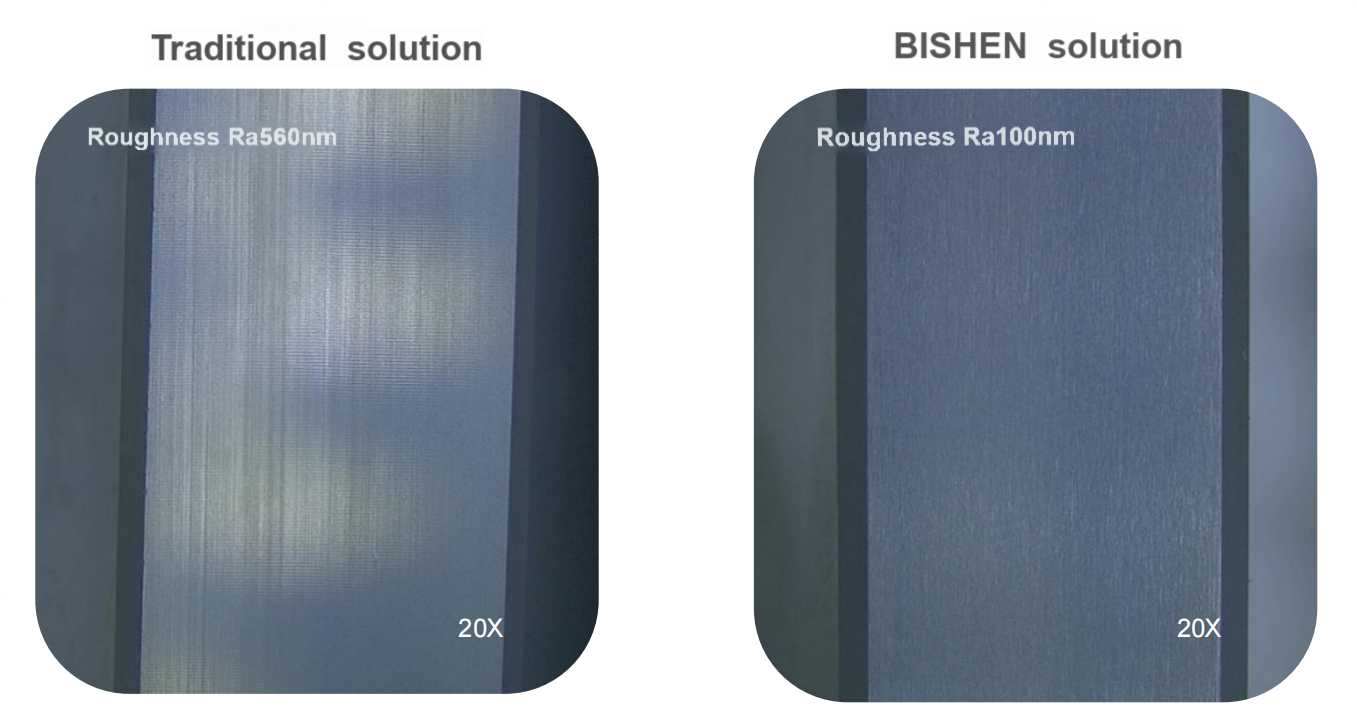

Ölçülen işleme avantajlarının karşılaştırılması
Süreç doğrulama ve karşılaştırma yoluyla temel göstergeler önemli ölçüde iyileştirildi:
Endüstri Uygulama Değeri
Bu çözüm, litografi makine parçalarının lokalizasyon sürecindeki "darboğaz" işleme problemini başarıyla çözerek kuvars substrat üretim kapasitesini günde 10 parçadan 50 parçaya ve işleme yeterlilik oranını %63'ten %98,5'e çıkardı. Zeiss lazer interferometrenin tespitine göre işleme yüzeyi doğruluğu PV değeri:<λ 10="" (λ="632.8nm)," which="" meets="" the="" qualified="" assembly="" standards="" of="" optical="">
