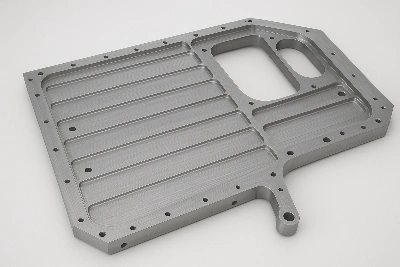

Monolitik bir plakadan bir kanat yüzeyini veya gövde çerçevesini frezelediğinizde, parça ekranda sert görünür ancak makinede bir yay gibi davranır. Saatlerce süren kesme, eşit olmayan ısı ve gerilimin serbest bırakılması, ince duvarları montajın başarısız olmasına yetecek kadar milimetrenin onda biri kadar- hareket ettirebilir. Spesifikasyonları korumanın tek yolu hareketi planlamak ve gerçek zamanlı olarak telafi etmektir.
Neden Zor
Geniş süpürme alanı, ince duvarlar:Yüksek malzeme kaldırma oranları sıcaklık değişimleri yaratır; ince kaburgalar ısı girişine hızlı tepki verir.
Uzun çevrim süreleri:Takım, iş mili ve fikstür, makine "sıcak" olsa bile-termal büyüme nedeniyle sürükleniyor.
Artık stresin serbest bırakılması:Cepler açıldıkça paneller "nefes alır" ve yerel yaylanmanın{0}}içeriye/yaylanmanın-dışa çıkmasına neden olur.
Gördüğümüz Arıza Modları
Kesim sonrası geri yaylanma-bu da cilt kalınlığını toleransın dışına iter.
Yerel dalgalılıknervürlerde/sertleştiricilerde-aşırı ısı birikmesi nedeniyle.
Delik/yuva konumu kaymasıÇevredeki stok stabilize edilmeden önce özellikler kesildiğinde.
İşe Yarayan Proses Kontrolleri
Gerçek-zamanlı sıcaklık izleme:Fikstür + iş mili termal modelinde birleştirilmiş RTD'ler; alarmlar, feed'in geçersiz kılınmasını ve bekleme/soğuma-pencerelerini tetikler.
Makine telafisi:Makine termal haritalamasına bağlı dinamik takım uzunluğu/ölçek telafisi; döngünün ortasında-kritik verileri-sıfırlamak için kapalı-döngü incelemesi.
İmar stratejisi:Paneli termal bölgelere bölün. Isı ve stres salınımını dengelemek için dönüşümlü olarak kaba zıt bölgeler (A↔C, B↔D).
Kesme stratejisi:Sıcak noktaları önlemek için-hafif radyal etkileşim, tutarlı talaş kalınlığı ve kontrollü kademelendirmeyle yüksek-verimli kaba işleme.
Soğutma sıvısı ve hava yönetimi:Yüksek-akışlı su akışı + derin ceplerdeki talaşları boşaltmak için yönlendirilmiş hava bıçakları; yeniden kesme ısısını azaltın.
Stabilizasyon geçişleri:Yarı bitişten neredeyse ağa kadar, zamanlanmış bir rahatlamaya izin verin, yeniden-inceleme yapın, ardından hafif geçişlerle bitirin, soğuk geçişler ancak sıcaklıklar taban çizgisine döndükten sonra.
Fikstür:İnce bölmelerin altında uyumlu desteklere sahip Vakum + pin-yer bulucuları; "baskıyı" ve bozulmayı önlemek için tork-sınırlı sıkma.
Örnek Olay: Tek-Parça Kanat Ağı, 2,8 m × 1,1 m, Al-Li Plaka
Avrupalı bir uçak gövdesi tedarikçisi kaburga kalınlığını talep etti±0,05 mmve yuvanın gerçek konumu0,08 mm'den küçük veya ona eşittam işlemeden sonra. İlk denemeler şunu gösterdi:0,18 mmen ince koylarda geri yaylanma.
Ne değişti:
Dört fikstür RTD'si ve bir iş mili termal sensörü eklendi; bir sıcaklık kapısı oluşturduΔT 2,5 dereceden küçük veya eşitBitirmeden önce fikstür ve stok arasında.
Takımyolları çapraz-bölgeler arası bölgeleme planına göre yeniden sıralandı; yerleştirildi12 dakikaÇeyrek başına eşitleme duraklamaları.
Yarı ince işleme için 6-oluklu değişken- hatveli parmak frezelere geçildi ve radyal kavrama azaltıldı12–15%talaşları ince ve serin tutmak için daha yüksek ilerleme ile.
Altı kontrol verisinin-döngü ortası araştırması; uygulanan+0.0006 ölçekson geçiş için yerel olarak X'te (makine telafisi).
Sonuç:Maksimum-kesim sonrası sapma şu seviyeye düştü:0,046 mmkaburgalar üzerinde ve0,06 mmtüm denetim noktalarında yuva konumu-yeşil renkte.
Pratik Kontrol Listesi (Bunu Kaydet)
Sıcaklık sensörlerini yerleştirinFikstür, stok kenarı ve makine kolonu.
Tanımlamaktermal tutma noktalarıkritik bitirmeden önce.
Alternatif kaba işleme bölgeleri; bitişik bölmeleri asla sırayla boşaltmayın.
Talaş tahliyesini zorla;yeniden-talaşları kes=ısı.
Yarı-finiş → rahatla →yeniden-araştır→ ışığı bitirin.
Kayıttakım aşınması ve sıcaklık; Yeni aletlerle bitirme işlemlerini önleyin.
CMM'yi şununla doğrulayın:makinede-sondalamadrifti erken yakalamayı hedefliyor.
İnce Ama Önemli
Termal kompanzasyon tek bir özellik değildir; algılama, sıralama ve ışıkla bitirmenin bir orkestrasyonudur. Doğru yapıldığında, büyük-duvarlı havacılık panelleri, ağır el-yeniden işlemeye- gerek kalmadan makine spesifikasyonlarını karşılar ve soğuma- sonrasında tolerans dahilinde kalır.
