Motor muhafazaları, büyük bağlantı halkaları ve diğer kritik havacılık bileşenleri gibi ince{0}}duvarlı halkalar genellikle ince kesitli ancak büyük çaplı olarak üretilir. Bu parçalar hafif ve uygun maliyetli olsa da-önemli işleme zorlukları da beraberinde gelir. İnce duvarlar, özellikle delikler gibi yüksek-hassas dahili özellikler söz konusu olduğunda, onları işleme sırasında termal bozulmaya karşı oldukça duyarlı hale getirir.
Mücadele
Büyük-çaplı, ince-duvarlı bileşenleri işlerken karşılaşılan temel zorluk,termal genleşmekesme işlemi sırasında. Alet malzemeyle etkileşime girdikçe,lokalize ısı üretimiyol açardoğrusal olmayan termal deformasyonparçanın bükülmesine veya bozulmasına neden olur. Bu bozulma özellikle iç deliklerin veya diğer hassas özelliklerin işlenmesi sırasında sorun yaratır çünkü küçük bir kaydırma bile parça bütünlüğünü tehlikeye atabilir.
Sıcaklık dalgalanmalarıgeometriyi etkileyerek kritik özelliklerin yanlış hizalanmasına neden olur.
Termal bozulmabüyük, karmaşık parçalar için sıkı toleranslara ulaşmayı zorlaştırır.
Kontrolsüz ısızayıf boyutsal doğruluk nedeniyle hurdaya veya yeniden işlemeye neden olur.
Çözüm Yaklaşımımız
Bu zorlukların üstesinden gelmek için Bishen Precision, şunları birleştiren entegre bir termal kontrol stratejisi geliştirdi:gelişmiş soğutma teknolojileri, gerçek-zamanlı sıcaklık izleme, Velazer profilleme sistemleri:
Gerçek-Zamanlı Sıcaklık Kontrolü
istihdam ediyoruzkızılötesi sıcaklık sensörleriTakım ve iş parçası sıcaklıklarını sürekli izlemek için CNC işleme sürecine entegre edilmiştir. Bu, sabit bir termal ortamı korumak için kesme parametrelerini ayarlamamıza olanak tanır.
Segmentli Soğutma Prosesi
Sürekli soğutma sıvısı akışı yerine, birbölümlü soğutma stratejisiSoğutma sıvılarını işleme aşamalarıyla senkronize olarak aşamalı olarak uygulayan sistem. Bu, termal şoku önler ve eşit olmayan malzeme genleşmesi riskini en aza indirir.
Gerçek-Zamanlı İzleme için Lazer Profil Oluşturma
Doğruluğu korumak için şunu kullanırız:lazer profilleme sistemleriparçanın yüzeyini ve iç özelliklerini işlenirken ölçer. Sistem, termal genleşmenin neden olduğu boyutsal kaymalar hakkında geri bildirim sağlayarak, gerçek-zamanlı telafiye ve takım yollarının ayarlanmasına olanak tanır.
İşleme Sonrası-Gevşeme
İşleme sonrasında parçalar kontrollü bir ortamda tutularak malzemenin gevşemesine olanak sağlanır ve bitirme işleminden önce iç gerilimler dengelenir. Bu, boyutsal kararlılığın sağlanmasına yardımcı olur ve nihai doğruluğu artırır.
Sonuçlar
| Metrik | Optimizasyondan Önce | Optimizasyondan Sonra |
|---|---|---|
| Delik Çapı Sapması | ±0,03 mm | ±0,005 mm |
| Ovallik Hatası | 0,06 mm | 0,01 mm |
| Termal Bozulma Son-Kesimi | Önemli | Asgari |
| Hurda Oranı | 10% | <1% |
Uygulama Durumu: Motor Montaj Halkası

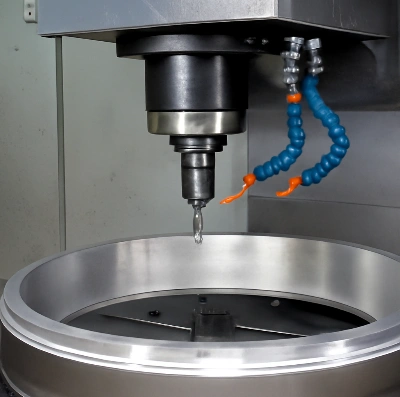

Yakın zamanda yapılan bir projede, büyük bir parçanın işlenmesiyle görevlendirildik.alüminyum alaşımlı motor montaj halkası5 mm et kalınlığı ve 500 mm dış çapa sahiptir. Bileşenin, eşleşen parçalara uygun şekilde takılması için iç delikte yüksek hassasiyet gerekiyordu.
Kesin bir termal yönetim stratejisi olmadan, kesme sırasında sıcaklığın- neden olduğu bozulma, deliğin 0,03 mm'ye kadar yanlış hizalanmasına neden olarak yüksek hurda oranına yol açtı. Bizim uygulayarakçok-fazlı soğutma sistemiVelazer profil oluşturmasayesinde delik sapmasını 0,005 mm'nin altına düşürdük, böylece parça performansını artırdık ve israfı azalttık.
Çözüm
İnce-duvarlı, geniş-çaplı parçaların hassas şekilde işlenmesi, titiz bir termal kontrol gerektirir. Başından sonuna kadargerçek-zamanlı sıcaklık yönetimi, bölümlü soğutma, Velazer-yönlendirmeli telafi, kritik havacılık ve otomotiv bileşenlerinin yüksek-hassas ve hatasız-üretimini sağlayarak termal genleşme sorununu başarıyla çözdük.
Büyük-çaplı ince duvarlı-duvar işlemede zorluklarla karşılaşıyorsanız,bugün bizimle iletişime geçinGelişmiş termal kontrol süreçlerimizin üretim verimliliğinizi ve parça kalitenizi nasıl artırabileceğini öğrenmek için.
