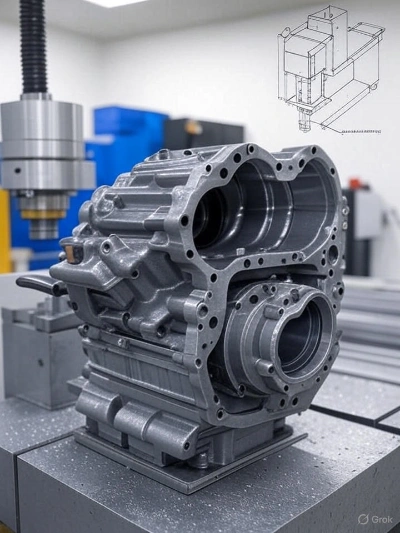

Uçak motoru mahfazalarının imalatında-birden fazla kademeli deliklerde hassas eşmerkezlilik elde etmek kritik öneme sahiptir. Bu bileşenler, yüksek stresli ortamlarda optimum performans ve güvenilirliği sağlamak için 0,01 mm'den daha düşük bir eşeksenlilik toleransı gerektirir. Karmaşık geometri ve sıkı gereksinimler, bunu üreticiler için karmaşık bir zorluk haline getiriyor.
Mücadele
Derin delik işleme, özellikle eşmerkezliliğin korunmasında önemli engeller sunar. Uzun süreli delme işlemleri sırasında takım sapması sıklıkla yanlış hizalamaya yol açarak kademeli deliklerin eş eksenliliğini tehlikeye atar. Bu sorun, çok sayıda katmanda yüksek hassasiyete duyulan ihtiyaç nedeniyle daha da kötüleşiyor; burada küçük sapmalar bile maliyetli yeniden işleme veya bileşen arızasıyla sonuçlanabiliyor.
Çözüm
Bu zorlukların üstesinden gelmek için gelişmiş araçları ve gerçek{0}}zamanlı izlemeyi birleştiren gelişmiş bir yaklaşım uygulandı:
Hassas Kılavuz Burçlar: Kesici takımı stabilize etmek ve derin delik delme sırasında sapmayı en aza indirmek için özel-tasarlanmış kılavuz burçlar kullanıldı. Bu burçlar, tüm adımlarda gerekli eşeksenliliği koruyarak tutarlı takım hizalaması sağladı.
Esnek Delik Baraları: Yuvanın karmaşık geometrisine uyum sağlamak için özel esnek delik işleme baraları kullanıldı. Tasarımları kontrollü deformasyona olanak tanıdı, titreşimi azalttı ve işleme doğruluğunu arttırdı.
-Çizgi İçi Ölçüm ve Düzeltme: Her aşamada eş merkezliliği izlemek için gerçek-zamanlı ölçüm sistemleri işleme sürecine entegre edildi. Sapmalar anında tespit edildi ve 0,01 mm toleransı korumak için takım yolu ayarlamalarının anında yapılmasına olanak sağlandı.
Sonuçlar
Bu entegre yaklaşım olağanüstü sonuçlar sağladı. Uçak-motoru muhafazaları 0,01 mm spesifikasyonu dahilinde tutarlı bir eşeksenliliğe ulaşarak hurda oranlarını önemli ölçüde azalttı ve üretim verimliliğini artırdı. Çözüm aynı zamanda takım ömrünü iyileştirdi ve arıza süresini en aza indirerek yüksek-hassas üretim için ölçeklenebilir bir model sundu.
Neden Önemlidir?
Havacılık ve uzay endüstrisine hizmet veren üreticiler için, havacılık-motor muhafazaları gibi bileşenlerdeki hassasiyet-tartışılamaz. Bu örnek, yenilikçi takımlama ve proses kontrolünün derin delik işlemedeki zorlukların üstesinden nasıl gelebileceğini, üretim iş akışlarını optimize ederken sıkı toleranslarla uyumluluğu nasıl sağlayabileceğini gösteriyor. Üreticiler bu teknikleri benimseyerek kaliteyi artırabilir, maliyetleri azaltabilir ve küresel pazarda rekabet üstünlüğünü koruyabilirler.
