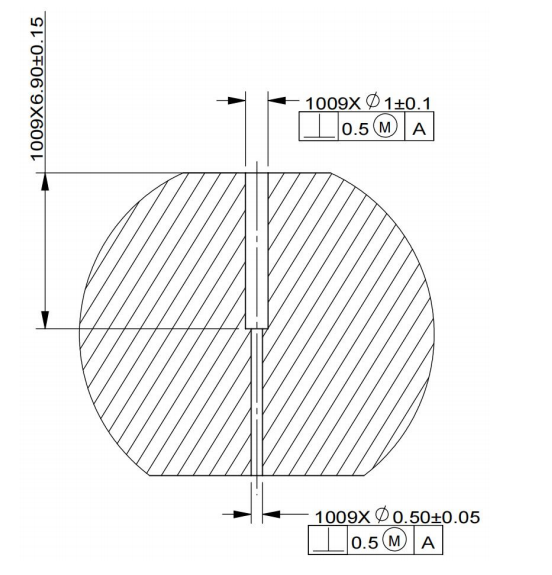

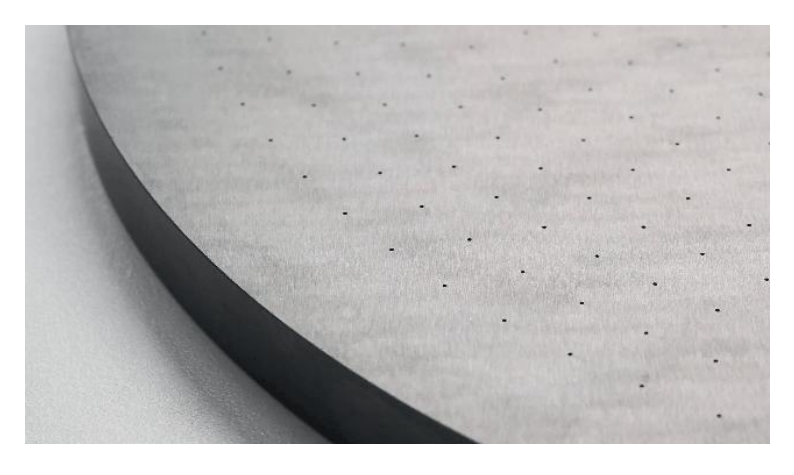

Bir yarı iletken ekipman üreticisi yakın zamanda silisyum karbür püskürtme plakaları için bir yerelleştirme projesi başlattı; bu proje, HV2.700 sertliğe sahip bir silisyum karbür alt tabaka üzerinde D0,5×6,5 mm (derinlik-ila-çap oranı 13:1) ve D1×6,5 mm'lik iki tür dizi mikro deliğinin işlenmesini gerektirir. Üçüncü{10}}nesil yarı iletken gravür ekipmanının temel bileşeni olan bu bileşen, uzun süredir ithalata bağımlıdır. İşleme doğruluğu, çip üretim verimini doğrudan etkiler ve mikro delik işlemede talaş kontrolü ve derinlik/çap oranı atılımı, yerel ikame için temel darboğazlar haline geldi.
Endüstri işlemenin sorunlu noktaları
Geleneksel işleme çözümleri üç zorlukla karşı karşıyadır:
Birincisi, silisyum karbürün sertliği elmasın sertliğine yakındır ve sıradan matkap uçları aşınmadan önce yalnızca 3-5 delik işleyebilir;
İkincisi, 13:1 derinlik-/çap oranı, talaşların çıkarılmasını zorlaştırır; bu da kolayca delik duvarında çiziklere ve hatta matkap ucunun kırılmasına neden olabilir;
Üçüncüsü, ithal OEM'in maliyeti parça başına 28.000 yuan kadar yüksek ve teslimat döngüsü 6 ay kadar uzun, bu da yerli yarı iletken ekipman tedarik zincirinin güvenliğini ciddi şekilde kısıtlıyor.
BISHENçözümler
Silisyum karbürün ultra-sert ve kırılgan özellikleri göz önüne alındığında, BISHEN Ar-Ge ekibi yenilikçi bir şekilde "ultrasonik titreşim + entegre PCD matkap" kompozit sürecini benimsedi:
20kHz ultrasonik yüksek-frekanslı titreşim, kesme direncini %45 azaltır ve 102 D0,5mm mikro deliğin sürekli ve kararlı şekilde işlenmesini sağlamak için bağımsız olarak tasarlanmış PCD (çok kristalli elmas) matkapla birlikte çalışır ve tek bir matkap ucunun ömrü 20 kat artar
Soğutucunun nüfuzunu arttırmak için ultrasonik kavitasyon etkisi kullanılarak, delik ağzı talaşı 0,018 mm dahilinde kontrol edilir; bu, 0,03 mm'lik endüstri standardından daha iyidir.
Orijinal spiral talaş kaldırma yolu tasarımı, delik duvarı pürüzlülüğü Ra'nın, 13:1 derinlik--çap oranına sahip mikro deliğin 0,4μm'sine eşit veya daha azının, yarı iletken-seviyesi temizlik gereksinimlerini karşılamasını sağlar
Teknik atılım değeri
Bu işleme doğrulaması iki önemli kilometre taşına ulaştı: ilk kez yerli silisyum karbür sprey plaka mikro deliklerinin işleme maliyeti ithalat fiyatının 1/3'üne düşürüldü ve teslimat döngüsü 15 güne sıkıştırıldı; daha fazla atılım, derinlik-çap- oranı işleme limiti sektörde yaygın olan 8:1'den 13:1'e çıkarıldı ve 5 nm'nin altındaki gelişmiş proses çip ekipmanları için bağımsız ve kontrol edilebilir parça garantisi sağlandı.
