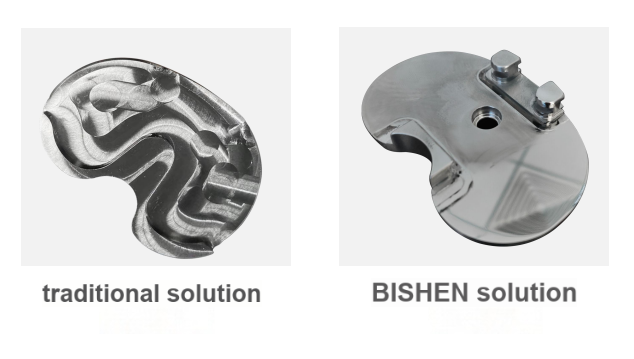

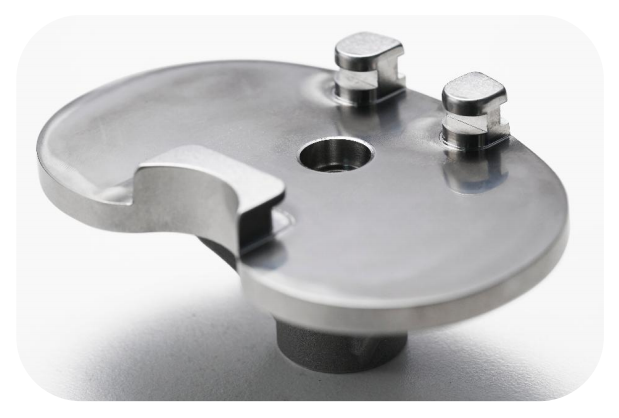

Vakanın özü: Kobalt-krom-molibden alaşımı tibial platformun işlenmesi
Parametreler işleniyor
Malzeme: Kobalt-krom-molibden alaşımı (HRC52)
İşlem: Frezeleme kalıplama
Boyut: 79×51×32,5 mm
Yapay eklemin temel yük{0}taşıma bileşeni olarak iş parçasının aynı anda biyouyumluluk, aşınma direnci ve yorulma kırılma direnci gibi üç ana klinik gereksinimi karşılaması gerekir. Yüzey sertleştirme işleminden sonra uygulanan taşlama ve cilalama işlemi birçok üreticiyi verimlilik ikilemine sokmuştur.
Endüstrinin sorunlu noktaları ve işleme ikilemleri
Ortopedik implantlar alanında kobalt-krom-molibden alaşımı, yüksek sertliği (HRC52) ve güçlü aşınma direnci nedeniyle ana malzeme haline geldi, ancak bu aynı zamanda işleme zorluklarını da beraberinde getiriyor:
Takım kaybı kontrolden çıktı: Geleneksel frezelemede her 5 parçada bir takımın değiştirilmesi gerekir
Yüzey kalitesi kusurları: İşleme hatları,-son cilalama süresinin %60'tan fazla olmasına neden olur
Kapsamlı maliyet artışı: Tek parçanın 3,5 saatlik işleme döngüsünde manuel cilalama maliyeti %38'dir
Önde gelen bir tıbbi cihaz şirketi, bir zamanlar Amerikan ve Japon ekipmanlarını test etmişti ve iş parçasının yüzey pürüzlülüğü her zaman Ra0,8μm'de takılı kalmıştı ve ortopedik implantların mikron-düzeyindeki hassasiyet gereksinimlerini karşılayamıyordu.
BISHEN Çözümü: Ultrasonik teknoloji işleme mantığını yeniden yapılandırıyor
Kobalt-krom-molibden alaşımının işleme özellikleri için BISHEN teknik ekibi üçlü teknolojik atılım gerçekleştirdi:
① Ultrasonik titreşim kesme sistemi
20kHz yüksek-frekanslı mekanik titreşim, kesme kuvvetini %40 oranında azaltarak, malzemenin sertleştirilmiş katmanından kaynaklanan anormal takım aşınmasını temel olarak bastırır
② Akıllı mikro-yağlama sistemi
0,05 ml/dakika bitki-bazlı yağlayıcı, süper sert malzemenin yüzeyinde moleküler-düzeyde koruyucu bir film oluşturmak üzere hassas bir şekilde püskürtülür
③ Dahili soğutma halkası püskürtme aleti tasarımı
Patentli alet 8 yollu soğutma kanallarını entegre eder ve kesme alanının sıcaklığı 80 derece ±5 derecede stabil olarak kontrol edilir, böylece takım ömrü 3 kat uzatılır

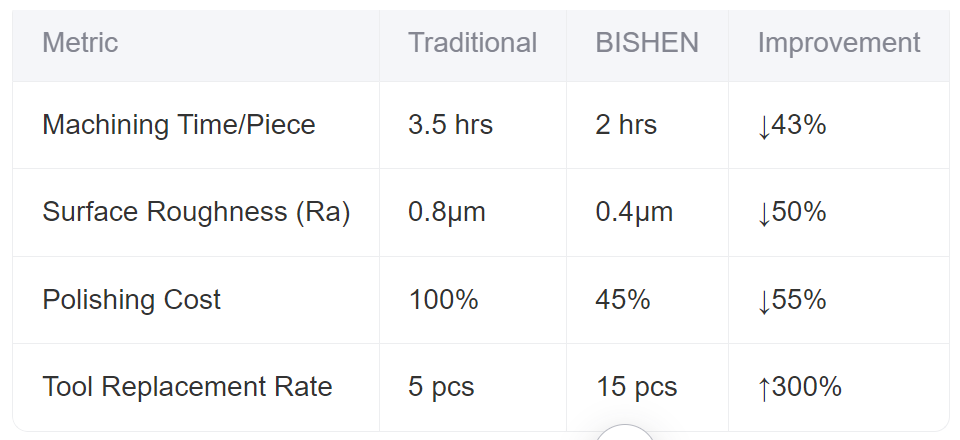

Performans iyileştirme verileri karşılaştırması (geleneksel çözüm ve BISHEN)
BISHEN Hakkında
BISHEN Hassasiyetimetal hassas parça imalatı alanında referans niteliğindeki bir kuruluştur. 7.500 metrekarelik modern bir üretim üssüne sahiptir ve havacılık, ileri teknoloji tıbbi ekipman ve akıllı robotik endüstrilerine yönelik karmaşık yapısal parçalara yönelik entegre çözümler sunmaya odaklanmaktadır.{3}}
Hassas işlemenin tam-bağlantılı hizmet kapasitesine güvenen şirket, malzeme araştırma ve geliştirmesinden, çok-eksenli bağlantı işlemeden yüzey işlemeye kadar tüm süreci kapsamaktadır. Özellikle kobalt-krom-molibden alaşımı ve titanyum alaşımı gibi süper sert malzemelerin işlenmesinde, ultrasonik kompozit işleme teknolojisi AS9100 havacılık sertifikasını ve ISO13485 tıbbi cihaz kalite yönetim sistemi sertifikasını geçmiştir.
Ortopedik eklem protezleri ve havacılık motor kanatları gibi tipik uygulamalarda BISHEN, standart dışı özelleştirilmiş bir veritabanı ve akıllı bir süreç zinciri sisteminin yardımıyla birden fazla üretici arasında işbirliği gerektiren geleneksel karmaşık süreçleri standartlaştırılmış bir teslimat sürecine entegre ederek müşterilerin Ar-Ge doğrulama döngüsünü %50'den fazla kısaltmasına yardımcı olur.
