Karbon fiber takviyeli silikon karbür kompozit malzemeleri (CF/SIC), yüksek sıcaklık dirençleri ve yüksek mukavemetleri nedeniyle uçak motorlarının sıcak uç bileşenlerinin temel malzemesi haline gelmiştir. Bununla birlikte, bir havacılık üretim şirketi, CF/SIC yanma odası bileşenlerini işlerken ciddi zorluklarla karşılaştı: 0.

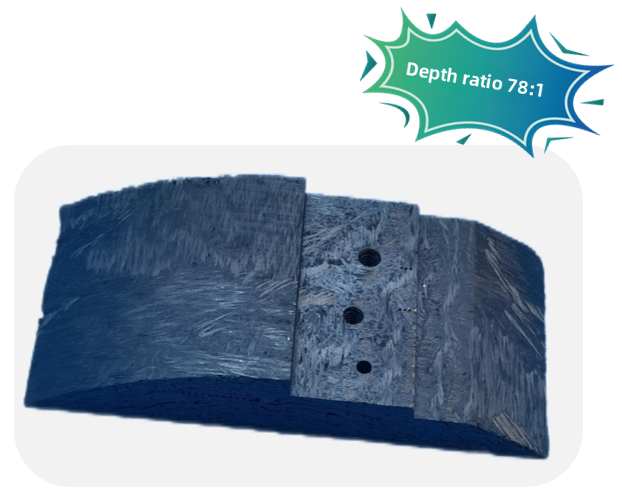

İşleme Ürünleri
Malzeme: Karbon fiber takviyeli silikon karbür kompozit malzemeler (cf/sic)
İşleme Özellikleri:

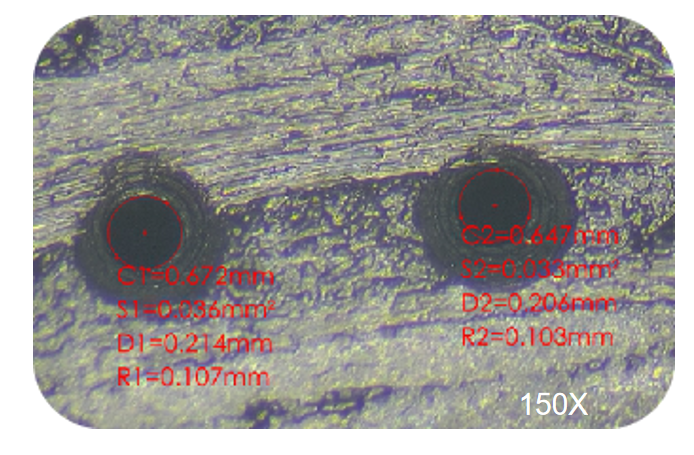

1.ɸ 0. 2mm derin delik işlemesi (derinlik 15.5mm)
2.m3 dişli delik hassas şekillendirme
3. yükseklikte düzlem frezeleme
Arka plan ve zorlukların işlenmesi
A. Arka plan işleme
CF/SIC kompozit malzemeler, yüksek sıcaklık dirençleri (＞ 1600 derece) ve hafif özellikleri nedeniyle uçak motoru yanma odalarında ve roket nozullarında yaygın olarak kullanılmaktadır. Bununla birlikte, sertliği (Rockwell 90HRA) ve kırılganlığı, geleneksel işleme teknolojisinin mikro delik ve ipliklerin kitlesel üretimini elde etmesini zorlaştırır.
B. Geleneksel İşleme Çözümlerinin Zorlukları
1. ɸ 0 işlenirken geleneksel karbür matkaplarının kırılma oranı. 2mm delikler% 90'ı aşıyor
2. EDM, 50μm'lik bir ablasyon tabakası üretir ve bileşenlerin yüksek sıcaklık koşullarında başarısız olmasına neden olur
3. M3 dişli deliklerin koaksilite sapması, AS9100D standardını karşılayamayan 03mm'dir.
BıçakNÇözümler
Ultrasonik titreşim ve süper sert araç teknolojisini entegre ederek, tam bağlantılı bir işleme çözümü sunuyoruz:
Ultrasonik yeşil ve verimli hassas gravür ve freze merkezi: 20kHz yüksek frekanslı titreşim sistemi
Customize edilmiş PCD Aracı Set:
0.
3- Edge PCD iplik freze kesici (sarmal açı optimizasyon tasarımı)
Nano Edge PCD Düz Freze Kesici
İnTelligent Process Parametre Kütüphanesi: Eksenel Kesme Kuvvetleri Kontrolü 5n'den daha az veya eşit, 30, 000 rpm
Avantajların işlenmesi
Ultrasonik + PCD Mikro-Driling Isısız İşleme, Delik Duvar Pürüzlülüğü RA3.2μm (EDM'den% 36 daha yüksek) elde eder.
M3 dişli delik koaksilitesi<0.01mm, 100% passed three-coordinate detection
Tek bir PCD aracının ömrü 300 deliğe kadardır ve işlem verimliliği 4,2 kat arttırılır
Ticari karşılaştırma
D 0.
HakkındaBishen
Bishen(Bishen Precision), yüksek hassasiyetli metal parçaların üretimine odaklanan bir çözüm sağlayıcısıdır. 7.500 metrekarelik akıllı fabrikası, ultrasonik destekli işleme gibi ileri teknoloji kümeleriyle donatılmıştır. Şirket, özellikle karbon fiber kompozit malzemeler ve yüksek sıcaklık alaşımları gibi kesilmesi zor malzemelerin mikro delik işlenmesi alanında havacılık, tıbbi ekipman ve robotik alanlarında derinden dahil olmuştur. "Ultrasonik hassas işleme + süper sert araç özelleştirme" nin entegre servis modeli aracılığıyla, birden fazla uçak motoru türü için CF/SIC yapısal parçalarının seri üretimini başarıyla destekledi ve ilgili teknoloji AS9001 Havacılık ve Uzay Kalite Yönetim Sistemi Sertifikası ve Tıbbi ISO 13485 sertifikasını geçti.
